Экструзионно-выдувные прессформы
Zabelin Moulds — это первоклассные прессформы для экструзионно-выдувного формования.
Мы можем начать проект как с готовой
3D-модели вашего изделия, так и с одной только вашей идеи, разработав на её основе правильно выдуваемую деталь. Далее мы
сконструируем и поставим предварительно протестированную на нашем заводе оснастку для любой марки и модели
экструзионно-выдувной машины (предварительно собрав все необходимые нам технические данные). Если вам это потребуется, то наши
инженеры также помогут наладить техпроцесс производства новой ёмкости на вашем производстве.
Наши выдувные прессформы — отличный выбор, и вот почему:
|
|
|
ПРОИЗВОДИТЕЛЬНОСТЬ

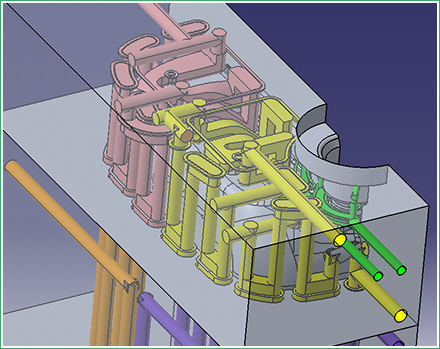

Наши прессформы выполнены по принципу 3D-охлаждения. Данная технология подразумевает, что каналы охлаждения фрезерованы в
виде широких полостей внутри тела прессформы и повторяют геометрию изделия, в то время как в стандартных выдувных прессформах
каналы охлаждения просто прямо просверлены.
3D-охлаждение позволяет намного эффективнее забирать тепло из изделий и
значительно сокращает время охлаждения. Время цикла на тех же изделиях может быть снижено на 20-50% (в зависимости от
конкретного изделия и условий) — чем больше изделие и чем толще его стенки, тем больше эффективность 3D-охлаждения.
Например,
евроканистры 20 л весом 800 грамм с прессформами последнего поколения производят с циклом 30 секунд (120 шт/ч с гнезда),
легковесные классические канистры 5 л с циклом 12-16 секунд в зависимости от веса (225-300 шт/ч с гнезда). Это на скоростной
машине со станцией дополнительного пост-охлаждения, но и на более скромном оборудовании можно получать впечатляющие показатели.
|
|
|
|
|
ДОЛГОВЕЧНОСТЬ
Ещё одним преимуществом прессформ с 3D-охлаждением является отсутствие необходимости использовать алюминий для обеспечения
хорошей теплопередачи. Известно, что алюминиевые прессформы со временем (особенно при использовании плохой воды) корродируют,
трескаются, изнашиваются и в целом живут намного меньше стальных. Благодаря очень эффективным каналам охлаждения 3D-прессформы
можно спокойно изготавливать целиком из нержавеющей стали и получать отличную теплопередачу.

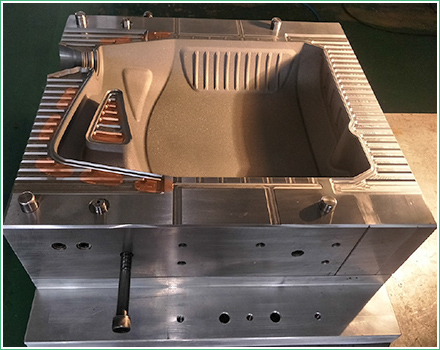

Стандартные материалы для изготовления выдувных прессформ Zabelin Moulds: основное тело из нержавеющей стали 2316 с
предзакалкой HRC 35. Горловые части из 2316H, а обрезные горловые пластины из SKD11 с HRC 60.
|
ЭРГОНОМИКА
Удерживающие маски механически интегрированы с телом прессформы, что позволяет устанавливать их вместе и не калибровать
отдельно.
Опционально и вся система обрубки облоя также может быть интегрирована с прессформой и устанавливаться вместе.

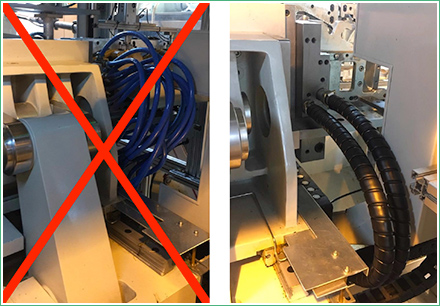

Водяной коллектор, распределяющий поток воды на отдельные каналы по прессформе, интегрирован в тело прессформы, что позволяет
исключить большое количество отдельных подключаемых шлангов, осложняющих монтаж/демонтаж оснастки и мешающихся при работе.
Охлаждающая вода подводится всего одной парой вход/выход большого диаметра на полуформу.
|
|
|
|
